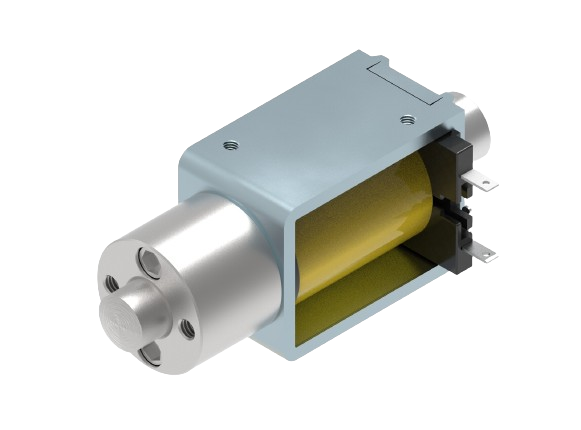

ERC Serie

(Ziehend/Stoßend; high duty; IP00)

Lineare Elektromagnete mit offenem Rahmen und hoher mechanischer Leistung. Optionale Rückholfeder.

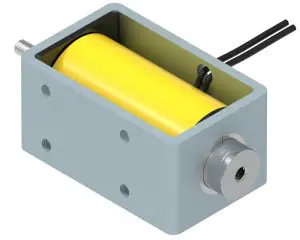

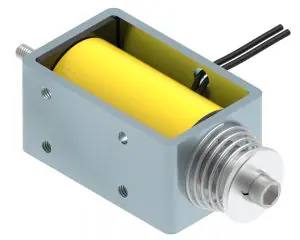

Typ ERC25-04/C | Hub 4mm ; Kraft 4,4 bis 36,8 N

Standard: ohne Feder	Optionen: mit Feder	Magnetische Kraft (N)		Reaktionszeit (ms)
Getriebefaktor ED%	Leistung bis 20°C (W)	Rennstart-Hub	Hub-Endschalter	T schwerkraft	T rückstoß
100	6,3	4,4	12,4	43	25
40	15,2	8,2	17,6	35	20
25	24,7	10,6	20,6	33	19
15	40,3	14	25,4	30	17
5	123	23	36,8	28	16

Datenblatt herunterladen 3D-Modell

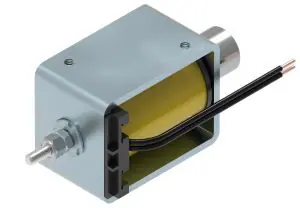

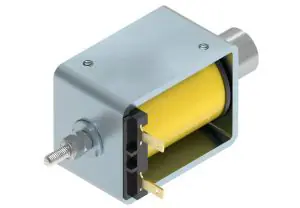

Typ ERC30/C | Hub 8mm ; Kraft 3 bis 35 N

Standard: Anschlüsse	Optionen: Anschusslitzen	Magnetische Kraft (N)		Reaktionszeit (ms)
Getriebefaktor ED%	Leistung bis 20°C (W)	Rennstart-Hub	Hub-Endschalter	T schwerkraft	T rückstoß
100	8	3	10	61	41
40	20	6	15	48	33
25	30	9	19	45	32
15	50	12	24	43	30
5	120	21	35	43	30

Datenblatt herunterladen 3D-Modell

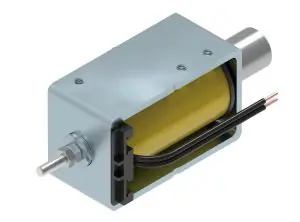

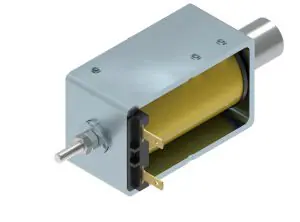

Typ ERC35/C | Hub 12mm ; Kraft 2,6 bis 27,7 N

Standard: Anschlüsse	Optionen: Anschusslitzen	Magnetische Kraft (N)		Reaktionszeit (ms)
Getriebefaktor ED%	Leistung bis 20°C (W)	Rennstart-Hub	Hub-Endschalter	T schwerkraft	T rückstoß
100	9	2,6	5,6	64	45
40	20	5,8	9,5	52	37
25	35	7,9	12,9	52	37
15	60	10,5	18	49	36
5	150	21	27,7	46	34

Datenblatt herunterladen
3D-Modell

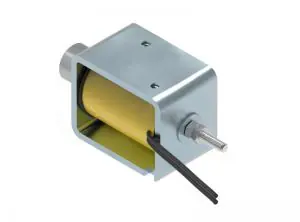

Typ ERC45-50-15/C | Hub 15mm ; Kraft 4,5 bis 83 N

Standard: Anschusslitzen		Magnetische Kraft (N)		Reaktionszeit (ms)
Getriebefaktor ED%	Leistung bis 20°C (W)	Rennstart-Hub	Hub-Endschalter	T schwerkraft	T rückstoß
100	12	4,5	16	110	68
40	29	9,3	33	84	53
25	46	12	42	81	52
15	77	16	50	73	50
5	228	32	83	72	47

Datenblatt herunterladen
3D-Modell

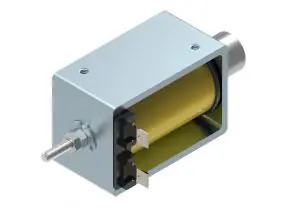

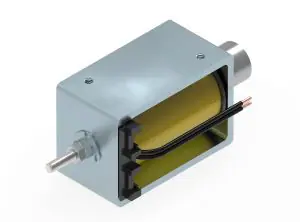

Typ ERC50-15/C | Hub 15mm ; Kraft 6,8 bis 76 N

Standard:Anschlüsse	Optionen: Anschusslitzen	Magnetische Kraft (N)		Reaktionszeit (ms)
Getriebefaktor ED%	Leistung bis 20°C (W)	Rennstart-Hub	Hub-Endschalter	T schwerkraft	T rückstoß
100	14	6,8	20	122	80
40	35	12,8	34	91	62
25	56	17	42	76	53
15	93	23	52	76	53
5	280	43	76	71	50

Datenblatt herunterladen
3D-Modell

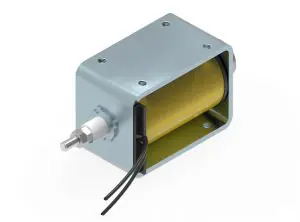

Typ ERC60-10/C | Hub 10mm ; Kraft 19 bis 191 N

Standard: Anschusslitzen		Magnetische Kraft (N)		Reaktionszeit (ms)
Getriebefaktor ED%	Leistung bis 20°C (W)	Rennstart-Hub	Hub-Endschalter	T schwerkraft	T rückstoß
100	18	19	81	182	117
40	45	33	119	130	85
25	70	43	140	122	81
15	110	56	160	107	72
5	280	94	191	104	70

Datenblatt herunterladen
3D-Modell

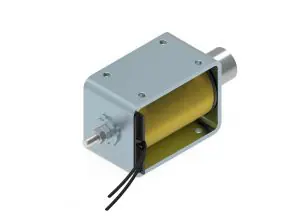

Typ ERC60-20/C | Hub 20mm ; Kraft 11 bis 160 N

Standard: Anschusslitzen		Magnetische Kraft (N)		Reaktionszeit (ms)
Getriebefaktor ED%	Leistung bis 20°C (W)	Rennstart-Hub	Hub-Endschalter	T schwerkraft	T rückstoß
100	18	11	56	190	124
40	45	19	86	137	93
25	70	24	106	129	88
15	110	32	124	114	79
5	280	57	160	112	78

Datenblatt herunterladen 3D-Modell
