Es handelt sich um ein Gerät, das spannungsfrei verriegelt wird, die Verriegelung erfolgt durch die Kraft einer im Elektromagneten eingebauten Feder, die Entriegelung durch ein elektrisches Signal.

Der Schlüssel hat zwei Stellungen und ist an einem Nocken befestigt, der die eingebauten Mikroschalter betätigt. In der verriegelten Stellung kann der Schlüssel nicht abgezogen werden; um ihn zu entfernen, müssen Sie den Bolzen entriegeln.

Die Anzahl der Schalter sowie ihre Funktionsweise (NO, NC oder eine Kombination aus beiden) hängt von der Anwendung ab.

Anwendungen: Sicherer Schutz von Personen vor versehentlichen elektrischen Unfällen. Er wird an der Vorderseite von elektrischen Hoch-, Mittel- und Niederspannungsgeräten angebracht, und zwar in all jenen Anwendungen, in denen es erforderlich ist, ein elektrisches Signal an ein bestimmtes Gerät zu senden oder zu entfernen, und zwar durch eine gemischte Sicherheitsoperation (Druckknopf/Tastendruck).

Arbeitsweise

Wenn Sie in irgendeinem Bereich der Anlage manipulieren wollen und um sicher zu gehen, dass es keine elektrischen Unfälle gibt, muss das Schloss entsperrt werden.
Drücken Sie den Knopf (a1), ohne ihn loszulassen, drehen Sie den Schlüssel um 90º in Richtung (A), in dieser Position haben wir die Mikros (b1-b2) aktiviert und schneiden die Leitung ab, in der die Manöver durchgeführt werden sollen, lassen Sie den Knopf los und ziehen Sie den Schlüssel (d) ab, dieser muss außerhalb des elektrischen Geräts aufbewahrt werden (z.B. im Besitz der Person, die das Manöver durchführt), in der entriegelten Position ist die Lampe ausgeschaltet, beim Blockieren leuchtet sie auf.
Zum Wiederverschließen stecken Sie den Schlüssel ein und drehen ihn um 90° in Richtung (B).

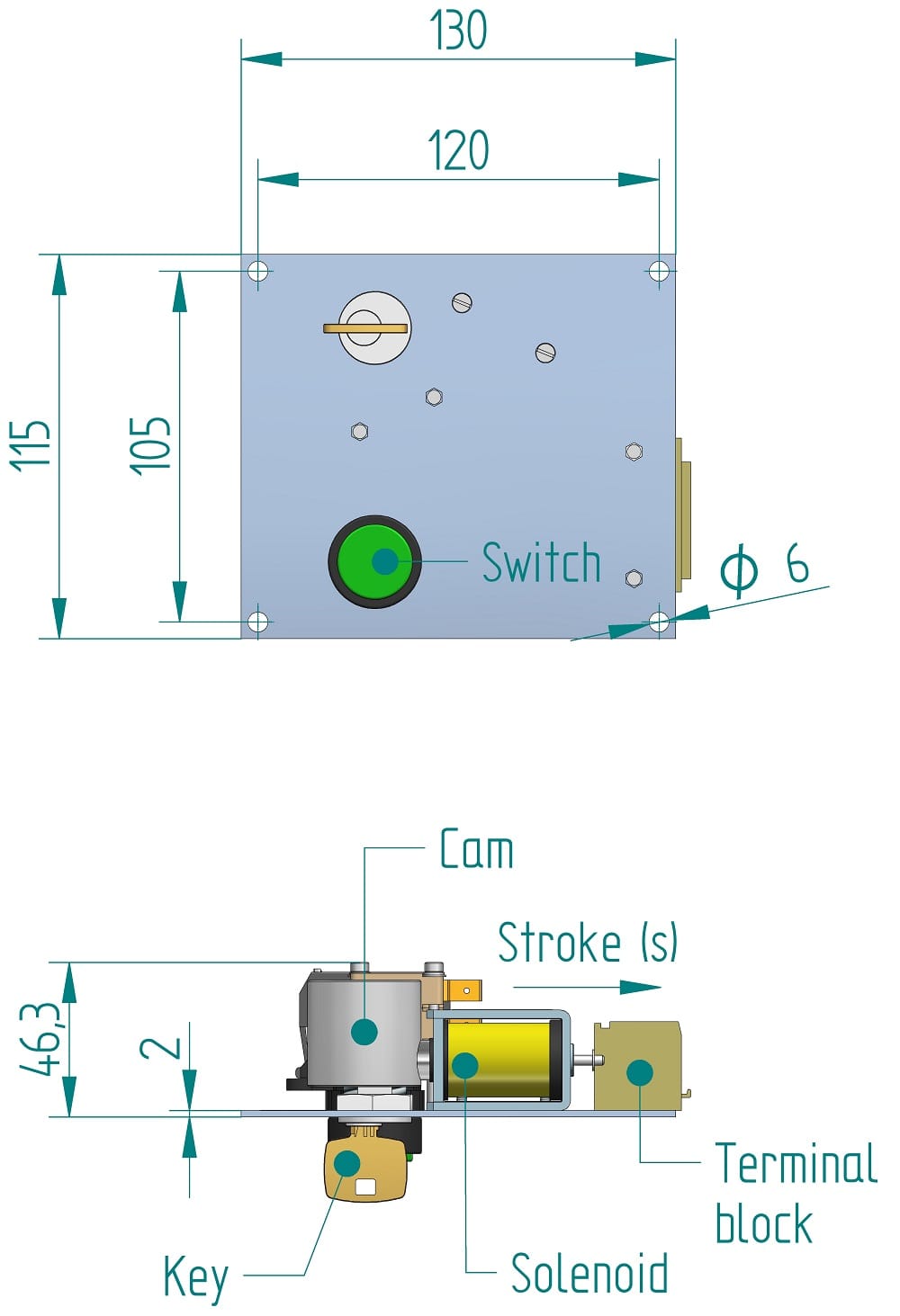

Zeichnung
