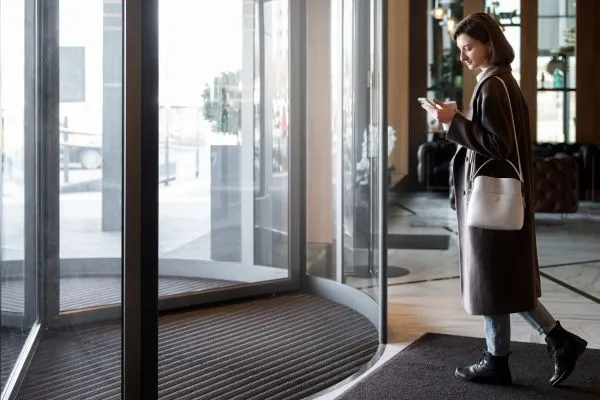

Gebogene Schiebetüren haben sich als automatische Zugangslösung in Umgebungen etabliert, in denen Effizienz und Wärmekontrolle entscheidende Faktoren sind. Im Gegensatz zu herkömmlichen Schiebetüren bewegen sich ihre Türflügel entlang einer Bogenbahn, wodurch sich die erforderliche Öffnungsbreite um bis zu 40 % reduzieren lässt, während derselbe Personenfluss erhalten bleibt. Damit diese Systeme präzise funktionieren, sind Elektromagnete und elektromagnetische Aktuatoren bzw. Hubmagnete unverzichtbare Komponenten.
Was sind gebogene Schiebetüren?
Eine gebogene Schiebetür ist ein automatisches Türschließsystem, bei dem sich die Türflügel entlang einer gekrümmten Bahn statt in einer geraden Linie bewegen. Dieses Design ermöglicht es, dass sich der Türflügel in die Verkleidung des Eingangs integriert, wodurch er im geöffneten Zustand nahezu unsichtbar wird und kein seitlicher Parkraum erforderlich ist.
Aus technischer Sicht erfordert dieser Türtyp ein gekrümmtes Führungssystem, geräuscharme Motoren und vor allem einen elektromagnetischen Verriegelungs- und Haltemechanismus, der den Türflügel im geschlossenen Zustand sicher in Position hält oder ihn bei einem Signal des Steuerungssystems schnell freigibt.
Wie funktionieren Verriegelungssysteme bei gebogenen automatischen Türen?
Der Mechanismus einer gebogenen Schiebetür integriert mehrere Subsysteme, die präzise koordiniert werden müssen: den Motorantrieb, das Anwesenheitserkennungssystem und die elektromagnetische Verriegelung. Letztere stellt sicher, dass die Tür verriegelt bleibt, wenn sie nicht geöffnet werden darf, und sich bei einem autorisierten Signal oder in einem Notfall sofort entriegelt.
Die in diesen Installationen eingesetzten Elektromagnete und Hubmagnete arbeiten hauptsächlich auf zwei Arten. Fail-safe-Systeme entriegeln die Tür bei einem Stromausfall, weshalb sie in Fluchtwegen vorgeschrieben sind. Fail-secure-Systeme halten die Verriegelung auch ohne Stromversorgung aufrecht und eignen sich daher für Zutrittsbereiche mit erhöhten Sicherheitsanforderungen.
Darüber hinaus müssen Elektromagnete und Hubmagnete für gebogene Schiebetüren zusätzliche Anforderungen erfüllen, verglichen mit linearen Türen: Die Haltekraft muss präzise auf eine Kontaktfläche wirken, die sich mit der Krümmung des Türflügels verändert, und die Reaktionszeit muss mit der Bewegungsgeschwindigkeit des Türflügels übereinstimmen.
Vorteile gebogener Schiebetüren gegenüber Standard-Automatiktüren
-
Energieeffizienz des Gebäudes
Das gebogene Design reduziert Wärmeverluste beim Öffnen erheblich. Durch den kleineren Öffnungswinkel und die kürzere Expositionszeit gegenüber der Außenluft trägt die gebogene Schiebetür zur Aufrechterhaltung der Innentemperatur bei – besonders relevant in Krankenhäusern, Hotels und energieeffizienten Gebäuden.
-
Optimierung des Eingangsbereichs
Gebogene Schiebetüren ermöglichen eine Reduzierung der Öffnungsbreite um bis zu 40 % im Vergleich zu einer linearen Schiebetür mit vergleichbarer Leistung. Dies ist besonders wichtig bei der Sanierung bestehender Gebäude, in denen die Öffnungsbreite begrenzt ist, oder in Bereichen, in denen der Durchgangsraum mit Elementen wie Drehkreuzen, Mauerwerk oder Beschilderung koexistieren muss.
-
Architektonische Integration
Die gekrümmte Bewegung des Türflügels ermöglicht es, dass die Tür bündig in die seitliche Eingangsverkleidung integriert wird, wodurch ein optisch sauberes Erscheinungsbild ohne hervorstehende Elemente entsteht. Dieser Faktor ist besonders interessant für Hotels, Flughäfen und Bürogebäude, bei denen der Eingangsbereich Teil der architektonischen Identität ist.
-
Personenfluss
Gebogene Schiebetüren bieten bei teilweiser Öffnung eine größere freie Durchgangsbreite als Teleskop- oder Drehtüren und unterstützen dadurch einen kontinuierlichen Personenfluss in stark frequentierten Bereichen, ohne Engpässe zu erzeugen.
Wo findet man diese Art von Schiebetüren?
-
Hotels und Gastgewerbe
Im Eingangsbereich von Hotels bieten gebogene Schiebetüren einen breiten und leisen Zugang, der das Gästeerlebnis vom ersten Moment an verbessert. Integrierte elektromagnetische Verriegelungssysteme gewährleisten, dass die Tür außerhalb der Betriebszeiten oder auf Anweisung des Steuerungssystems gesichert bleibt, ohne die Evakuierung zu behindern.
-
Flughäfen und Verkehrsterminals
In Terminals mit hohem Passagieraufkommen und konstanten Öffnungszyklen müssen Elektromagnete und Hubmagnete Zehntausende von Zyklen ohne Funktionsverlust bewältigen. Fail-safe-Systeme sind in Evakuierungsbereichen vorgeschrieben, und die Integration in Zutrittskontrollsysteme ist eine übliche Anforderung.
-
Krankenhäuser und Gesundheitseinrichtungen
In Krankenhäusern ermöglichen gebogene Schiebetüren den Durchgang von Tragen und Rollstühlen, ohne die verfügbare Nettoöffnung zu reduzieren. Elektromagnetische Verriegelungssysteme müssen für eine sofortige Öffnung im Brandfall ausgelegt sein und unter kontrollierten Temperatur- und Feuchtigkeitsbedingungen funktionieren.
-
Bürogebäude und Einkaufszentren
An den Haupteingängen von Bürogebäuden und Einkaufszentren werden elektromagnetische Verriegelungen in Zutrittskontrollsysteme, Gebäudemanagementsysteme (BMS) und Alarmanlagen integriert, wodurch eine Echtzeitüberwachung des Türstatus und eine zonenspezifische Zutrittsverwaltung ermöglicht wird.
Welche Art von Elektromagnet wird in einer gebogenen Schiebetür verwendet?
Verriegelungssysteme für gebogene Schiebetüren verwenden hauptsächlich lineare Elektromagnete, elektromagnetische Haftmagnete oder lineare elektromagnetische Verriegelungen. Die Wahl hängt vom erforderlichen Sicherheitsniveau ab: Die Hubmagnete von Nafsa eignen sich ideal für die sofortige Freigabe des Verriegelungsmechanismus, da ihre schnelle Reaktionszeit eine verzögerungsfreie Türöffnung ermöglicht. Die elektromagnetischen Haftmagnete der VEM-Serie sind für Fail-safe-Installationen geeignet, während das Modell der VM/ND-Serie oder das Sicherheitsschloss CU20/CP in Anwendungen eingesetzt werden, bei denen die Tür auch ohne Stromversorgung verriegelt bleiben muss.
Gebogene Schiebetüren bieten technische und architektonische Vorteile, die ihren Einsatz in anspruchsvollen Umgebungen rechtfertigen: reduzierte Öffnungsfläche, verbesserte Energieeffizienz des Gebäudes und eine harmonische visuelle Integration in den Eingangsbereich. Damit diese Systeme sicher und zuverlässig arbeiten, ist das elektromagnetische Verriegelungssystem eine kritische Komponente, die anhand klarer technischer Kriterien ausgewählt werden muss.
NAFSA verfügt über umfassende Erfahrung in der Entwicklung und Herstellung von Elektromagneten und Hubmagneten für Türautomatisierungssysteme und bietet sowohl Standardlösungen als auch maßgeschneiderte Entwicklungen, die an die spezifischen Anforderungen jedes Projekts angepasst sind. Wenn Sie an einer Installation gebogener Automatiktüren arbeiten und technische Beratung zum Verriegelungssystem benötigen, können Sie sich an unser Team wenden, um die Anforderungen Ihres Projekts zu analysieren.
